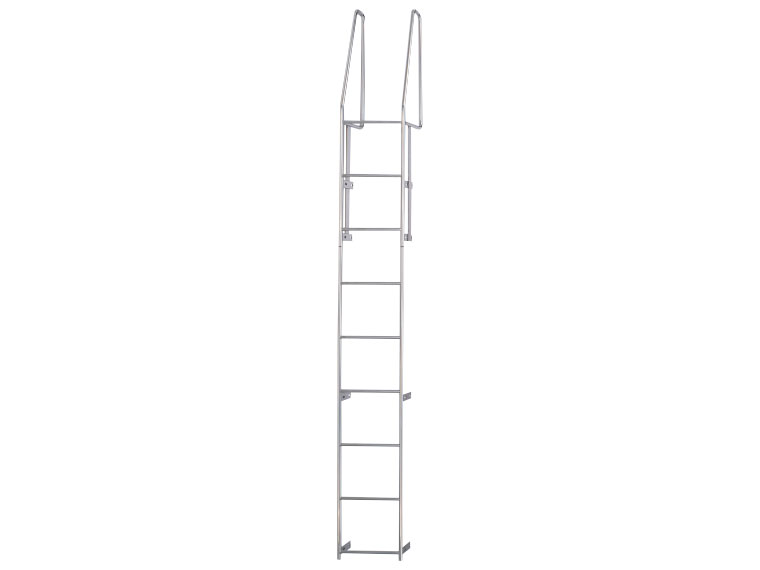

塔屋タラップ
SK-832N-2, SK-832-2SF,SK-832-2AF,SK-832-2ALC

建設省建築工事標準詳細図集 8-32

SSK-832N-2 SSK-832N-2

ジョイント式

  • 特殊型（ローレット加工）、特寸も製作致します。

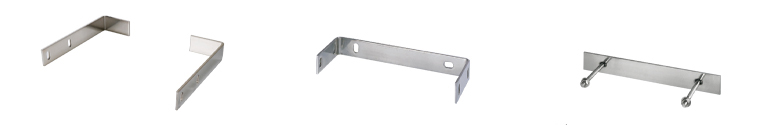

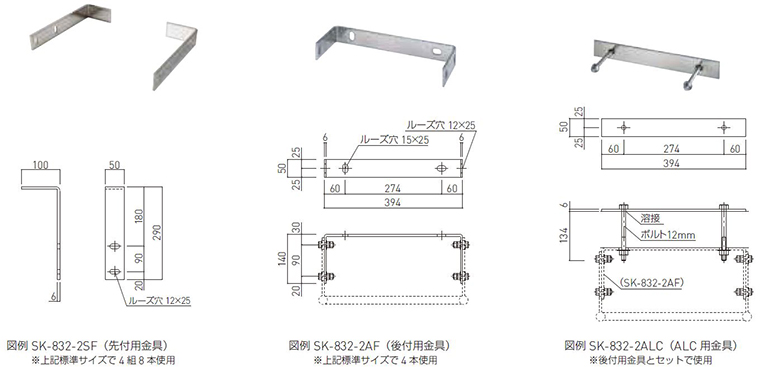

  • 先付の場合には先付用金具（SK-832-2SF）をご使用下さい。
  • 後付の場合には後付用金具（SK-832-2AF）をご使用下さい。
  • ALC壁（標準壁厚100）への取付の場合にはALC用金具（ SK-832-2ALC）と後付用金具（SK-832-2AF）をご使用下さい。
  • 国土交通省建築工事標準詳細図集（平成22年度版）8-31-2
    上部踏み板付も製作致します。（こちらをご参照下さい。）

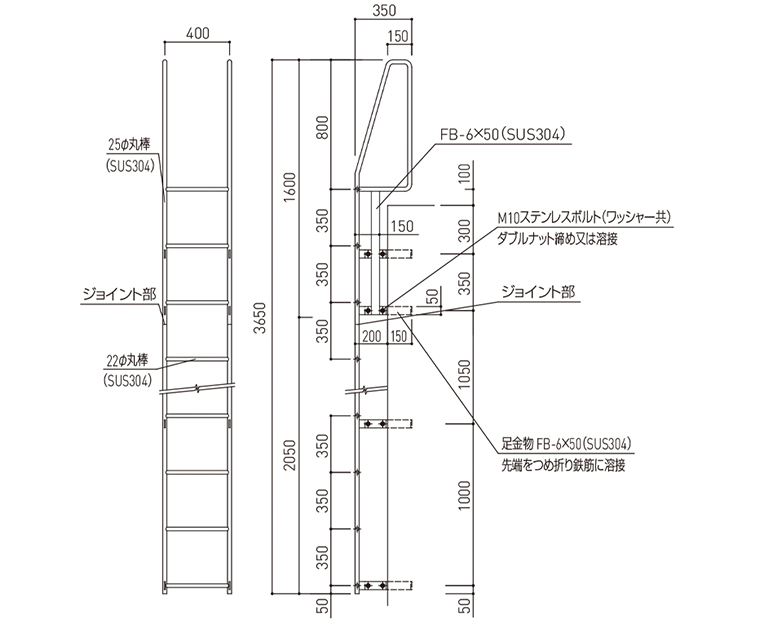

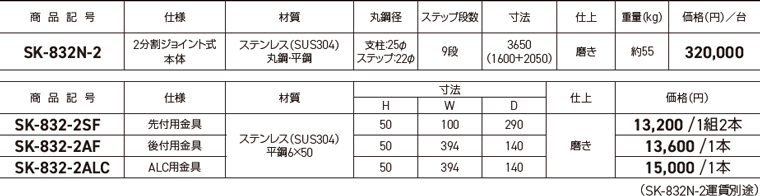

仕様

仕様 仕様 仕様

※商品の表示価格はすべて設計価格です。消費税は含まれておりません。

品番 図面データ
SK-832N-2 DXF
PDF

詳細データ、DXF・PDFデータの
ダウンロードはWEBカタログからも可能です。
