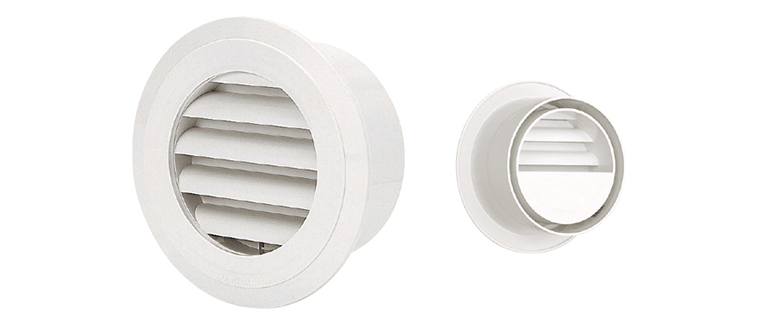

丸型ガラリ(クーラーキャップ兼用)
SGM-107NC

公団住宅標準詳細設計図集 AE-506-A

SGM-107NC
  • 止水板などにより、雨水の浸入しにくい構造になっています。
  • ガラリの羽根部は、室内側より容易に取りはずすことができます。
  • ジョイントスリーブSK-CJ107は使用出来ません。

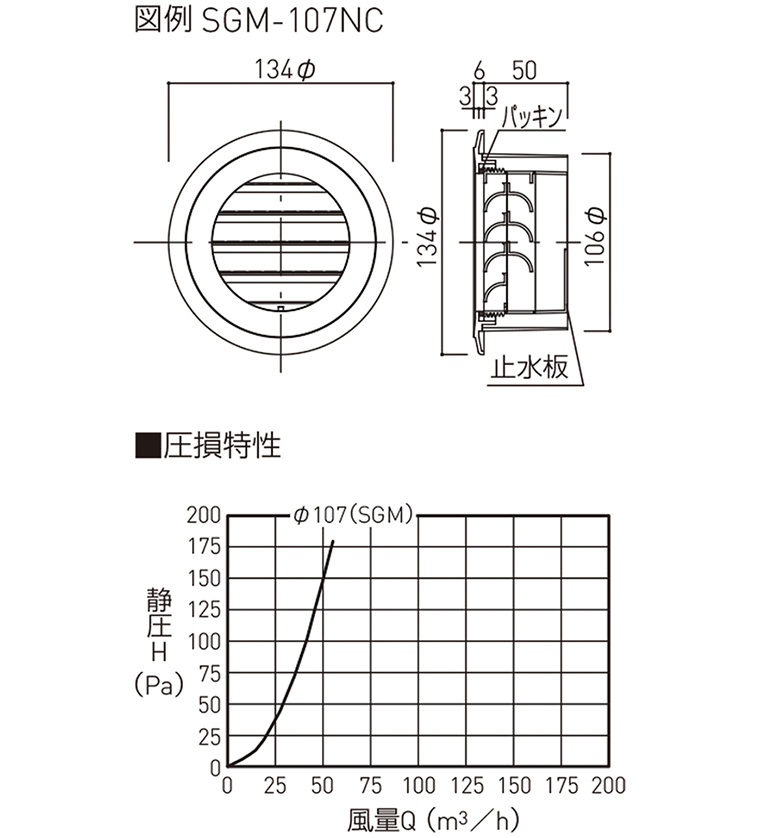

仕様

仕様 仕様

※商品の表示価格はすべて設計価格です。消費税は含まれておりません。

品番 図面データ
SGM-107NC DXF
PDF

詳細データ、DXF・PDFデータの
ダウンロードはWEBカタログからも可能です。
